UNIVERSIDADE DE BRASÍLIA
Instituto de Geociências
Dept. de Geologia Geral e Aplicada
Disciplina: INSTRUMENTAÇÃO GEOLÓGICA BÁSICA

CÁLCULO DE ESPESSURAS REAIS E APARENTES DE CAMADAS

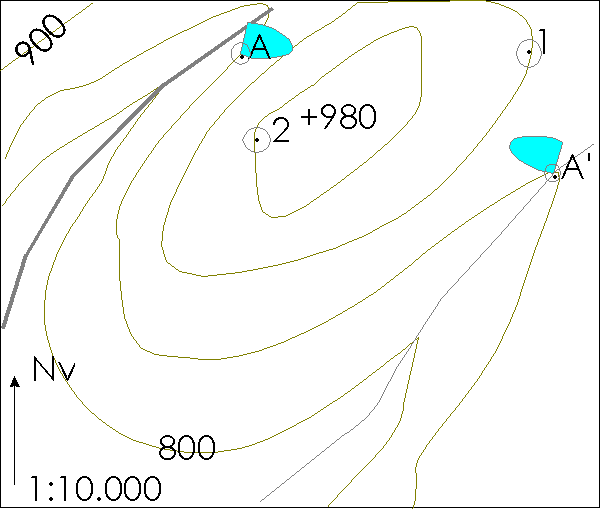

No ponto 1 temos o topo de uma camada de quartzito muito duro em contato com camada de calcário sobreposto e no ponto 2 temos a base dessa camada de quartzito agora em contato com folhelho esverdeado sotoposto. Na área só ocorrem estas tres camadas. Nos dois pontos foi registrada a mesma atitude : N30E60SE.

Você deve planejar o corte do túnel para a Ferrovia X dos pontos A para A'. Pede-se para o início deste estudo:

1) quantos metros lineares e cúbicos de túnel deverão ser escavados sabendo que o tunel terá 5,5 m de largura por 7m de altura?

2) quantos metros lineares de quartzito, calcário e folhelho serão cortados no túnel? Para calcular esta questão, faça uma seção geológica do ponto A para A', sem exagêro vertical para mostrar ângulo de mergulho e espessura aparentes da camada de quartzito e marque o plano de traçado do túnel na seção geológica.

3) qual é a espessura real da camada de quartzito?

4) complete o mapa geológico de toda a área dados os dois pontos de contato e a atitude das camadas; use o método das direcionais de camada e a simbologia: pontos=quartzito; traços=folhelho; tijolinho falhado=calcário.
