EXERCÍCIO 1

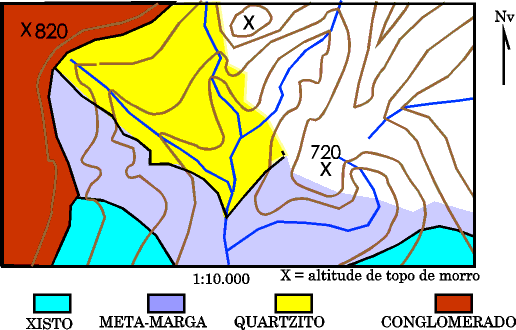

No mapa acima, sabendo que curvas de nível são, obrigatoriamente, equidistantes na vertical:

1. qual é a equidistância das curvas de nível ?...............................................................
2. marque a declinação magnética verificada na época :15^o 30' W
3. sem traçar direcionais , analise os contatos da diversas camadas e visualize a atitude de cada uma delas: horizontais, verticais, inclinadas (quadrante de mergulho) ??
4. determine a atitude:
   1. do conglomerado
   2. das demais unidades (Obs. todas estas tem a mesma atitude).
5. complete o mapa geológico no seu quadrante NE, usando o sistema de direcionais de camadas
6. calcule as espessuras reais ou minimas das camadas e
7. faça uma coluna estratigráfica da área, sabendo que não houve inversão de nenhuma camada

EXERCÍCIO 2

O contato geológico entre duas camadas é verificado em tres lugares de um vale:

ponto 1 - UTM Z:23 N: 8535.200 E: 755.100 altitude: 820m

ponto 2 - N: 8.537.000 E: 754.000 altitude: 650m

ponto 3 - N: 8.536.000 E: 756.200 altitude: 750m

Qual é a atitude do contato?

obs.: faça esquema dos 3 pontos em escala, indique o Nv e a atitude das camadas em qualquer dos pontos 1, 2 ou 3.

EXERCÍCIO 3

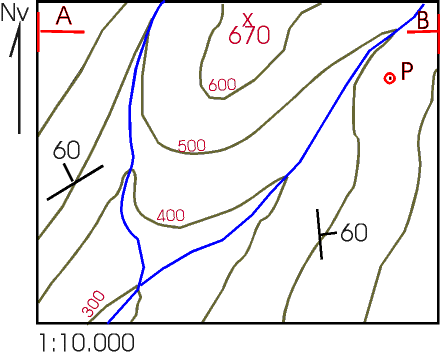

No mapa abaixo são verificados dois pontos - marcados com mergulhos de 60^o - de contato da camada de quartzito com a camada de ardósia acima. Estes pontos estão nos flancos de uma dobra simétrica e com caimento.

a- trace o contato destas camadas no mapa usando as direcionais de cada flanco da dobra;

b- o cruzamento das direcionais de mesma altitude dos flancos marca a posição onde passa o eixo da dobra: 1-marque este eixo com a simbologia apropriada; 2-calcule o ângulo de caimento do eixo a partir dos pontos de cruzamento das direcionais dos flancos; 3- indique a seguir a atitude deste eixo:______________________

c- faça um perfil topográfico-geológico A-B sem exagêro vertical, projetando o contato das duas camadas pelo prolongamento das direcionais do contato até o perfil (arredonde o ângulo da charneira da dobra);

d- qual é o ângulo de mergulho aparente dos flancos da dobra no perfil?

e- qual é a profundidade do contato no ponto P ?

RESPOSTAS

Exercício 1:

1 - equidistância é 50 m: - a partir do datum que é o nível do mar (0m de altitude), verificar que a cota de 720m do ponto com X (pequena sela) no mapa levada lateralmente, coloca 2 curvas de nível para o ponto com 820m (curvas 750m e 800m)

2 - ver mapa

3 - ...

4 - Conglomerado - atitude horizontal: contato acompanha curva de nível +- 760m de altura

Demais unidades - mergulham para sul: ver as direcionais de camadas definidas pela interseção de contatos com curvas de nível

5 - realizar um corte N-S (perpendicular à direção) sem exagero vertical entre duas direcionais E-W e com transferidor anotar o mergulho verdadeiro e mdir  as espessuras reais e mínimas;

6 - empilhar as camadas na ordem e com indicação de espessuras reais ou mínimas: quartzito mais velho (mergulha sob a meta-marga ao sul), metamarga, xisto e com discordância angular o conglomerado acima.
