1- qual é a zona UTM (zona de projeção cilíndrica)do mapa xerocado. A fórmula é:
Zona UTM =30-Inteiro(meridiano/6)
sendo que meridiano é qualquer meridiano que passa entre os meridianos limites do mapa.
2-qual é a escala do mapa (Obs. o espaçamento da malha na rede UTM no mapa original é de 4,00 cm)
3. desenhe a escala gráfica marcando traços de 1 em 1 km até 10 km
4.qual é a SIGLA da Folha ao Milionésimo onde está o ponto (Obs. Sigla=N ou S do Equador seguido de Zona UTM seguida das faixas paralelas A,B,C.. de 4 graus crescentes do Equador para polos)
5 -qual é a referencia cartográfica do mapa que foi xerocado (consulte Manual do DNPM)

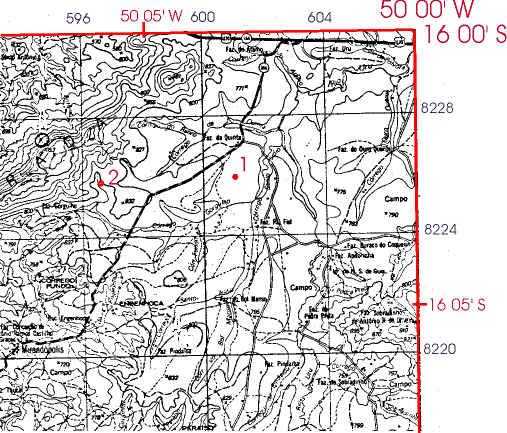

6. Dado o ponto 1 marcado no xerox do mapa:
a-calcule coordenadas lat/long do ponto
b- calcule as coordenadas UTM do ponto
c-consulte o mapa geológico em 1/1.000.000 do DNPM e informe qual é a unidade geológica, qual é a idade geologica e que tipo de rocha(s): ígnea plutônica, vulcânica, metamórfica ou sedimentar que provavelmente ocorrem no ponto, segundo as informações do mapa
d-consulte o mapa metalogenético em 1/250.000, localize o ponto e informe se há e, neste caso, qual é a previsão de ocorrerem minérios no local
e-localize o ponto na imagem de radar (Projeto Radam) e avalie a topografia pelo sombreado da imagem em relevo alto,medio ou baixo e liso (plano) ou rugoso(acidentado), com escarpas, cristas, etc...
7. Dadas as coordenadas UTM Z: 22 N: 8.2225.570 E: 597.355 localize o ponto no mapa
8. Dadas as coordenadas 16o 03' 30" S - 50o 04'30" W localize o ponto no mapa
9. a parte xerocada do mapa está situada na porção N, S, E, W, SW, NW, NE ou SE do mesmo?
10. quais são os limites em latitude e longitude do mapa que foi xerocado?
11. qual é o rumo do ponto 1 para o ponto 2 em valor azimutal ?
RESPOSTAS
1. Zona UTM = 22 -> zona=30-inteiro(50/6)
2. 1/100.000 -> 4cm=>4km (604-600km por exemplo) ou 1cm=>1km ou 1cm=>100000 cm
3.
